Почему болты ГБЦ затягивают в определенном порядке и в несколько этапов: физика процесса

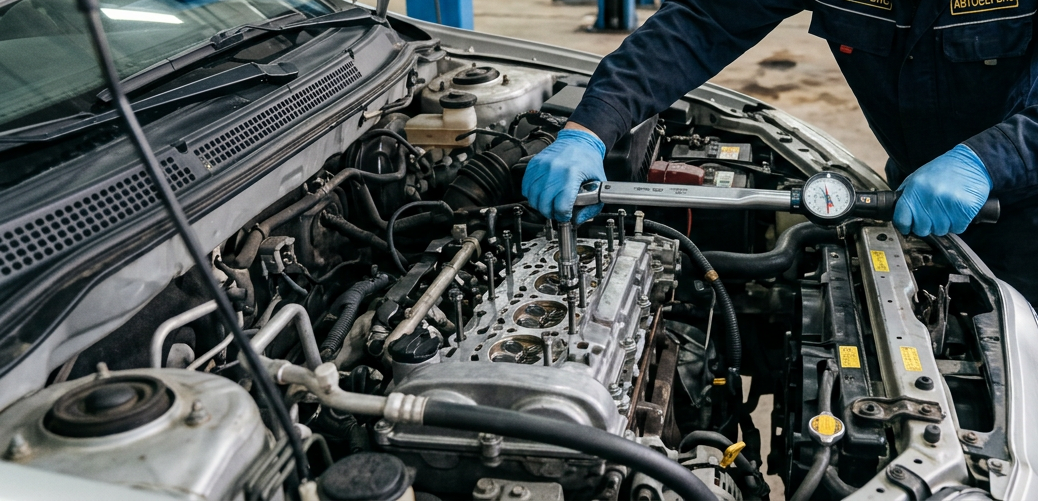

Для многих водителей ремонт двигателя — это «черный ящик». Особенно много вопросов вызывают, казалось бы, простые операции, которые на самом деле скрывают за собой сложную инженерную науку. Одна из таких операций — затяжка болтов головки блока цилиндров (ГБЦ). Почему опытные механики никогда не затягивают их в произвольном порядке и всегда используют динамометрический ключ, строго следуя многоэтапной процедуре? Ответ кроется в физике материалов и распределении напряжений.

Порядок затяжки: битва с деформацией

Представьте, что вы прижимаете ровную металлическую пластину к поверхности. Если вы начнете затягивать болты с одного края и двигаться к другому, пластина неизбежно изогнется. Первый болт создаст точку максимального напряжения, а каждый последующий будет «тянуть» пластину на себя, вызывая ее деформацию.

Головка блока цилиндров — это та же пластина, только гораздо сложнее и дороже. Если затягивать ее болты хаотично, это гарантированно приведет к ее изгибу. Даже если деформация составит сотые доли миллиметра, этого будет достаточно, чтобы прокладка ГБЦ не смогла обеспечить равномерное уплотнение. В результате — утечка газов, антифриза и масла.

Именно поэтому все автопроизводители предписывают строгий порядок затяжки болтов. Как правило, он начинается от центра ГБЦ и движется по спирали к краям. Такой метод позволяет равномерно распределить прижимное усилие по всей плоскости, «расплющивая» напряжение от центра к периферии. Это сводит к минимуму риск деформации и обеспечивает идеальное прилегание головки к блоку.

Этапы затяжки: магия «пластичных» болтов

Но почему нельзя просто затянуть все болты с нужным усилием за один раз? Здесь мы сталкиваемся с еще более тонкой инженерией — работой современных болтов ГБЦ.

Большинство из них — так называемые «пластичные» болты (Torque-To-Yield). Они спроектированы так, чтобы при затяжке работать на пределе своей упругости. Процедура обычно выглядит так:

1. Первый этап: Все болты затягиваются с небольшим, предварительным моментом (например, 20-30 Нм). Это делается для того, чтобы «усадить» ГБЦ и прокладку, выбрав все зазоры.
2. Второй этап: Момент затяжки увеличивается до более серьезного значения (например, 60-70 Нм). На этом этапе болты уже начинают работать как пружины, создавая основное прижимное усилие.
3. Третий этап (довороты на угол): Это ключевой момент. После затяжки определенным моментом каждый болт дотягивается на заданный угол (например, 90°, а затем еще раз на 90°).

Что происходит во время доворота на угол? Болт выходит за предел своей упругой деформации и входит в зону пластической. Говоря проще, он необратимо растягивается, как пружина, которую растянули слишком сильно. Зачем это нужно? Дело в том, что в зоне пластической деформации даже при небольшом изменении усилия растяжение болта остается очень стабильным. Это позволяет добиться максимально точного и равномерного прижимного усилия для каждого болта, независимо от трения в резьбе или под головкой. Обычная затяжка «по моменту» не может дать такой точности.

Именно поэтому такие болты всегда одноразовые. После растяжения они уже не могут вернуться в исходное состояние и обеспечить расчетное усилие при повторной установке.
